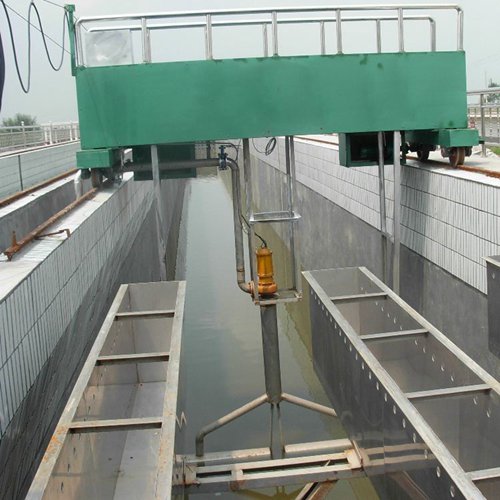

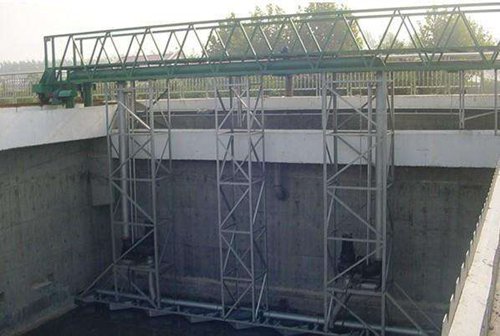

行车式刮吸泥机

    行车式刮吸泥机用于污水处理厂和自来水厂的水平沉淀。行车式刮吸泥机把沉淀在池底的污泥刮到泵的吸泥口，通过泵吸边走边吸污泥，然后把污泥排出池外，可以把池底的污泥清除干净。

    结构原理

    传动装置:采用轴装减速器作为驱动动力，安装在行车两端的横梁上。双驱动，结构紧凑，装卸方便。配有过载保护装置，可在设备过载时保护机器不停机(调整压紧弹簧调整预压力)。

    吸泥系统:采用四台潜污泵作为吸泥动力，安装在游动平台上，与排泥管道相连。潜污泵在沿驱动池长度方向运行时，将沉积在池底的污泥吸入管道，通过排泥管道排入污泥池。

    撇油装置:吸泥机配有撇油刮刀，将池体中的浮油刮池体两端，再由池体两端的排油装置排出。

    排泥管道:与潜污泵连接，用于排出污水泵吸入管道的污泥。

    吊架:连接在游动平台上，用于支撑悬挂的吸泥管线和刮泥机。

    刮泥机:用于刮除和收集沉积在池底的污泥，其结构为菱形，以更有效地实现刮除和收集污泥的功能。刮泥机底部与池底有一定距离，以减少设备运行时的阻力，使污泥具有更好的流动性，便于潜污泵的吸排。

    电气控制箱:本机具有手动、急停、反转、切断、延时等控制功能。出现故障或维修原因时，可通过停止按钮关闭电机，实现紧急切断。

    当行车行驶到沉淀池两端时，可通过限位开关停留或反向行驶。控制箱内有延时装置，可以调节延时时间来控制设备运行的时间间隔。此外，还有单独控制泥浆泵的启动、停止和驱动，以及泄漏保护功能。

    行程控制装置:安装在驱动装置的两端，与轨道上的限位质子碰撞，实现行车的往复运动。

    特性

    1.可以自动控制移动式刮泥机的行走和举升。供电方式有滑线和吊线两种，客户可以慎重选择。

    2.本机升降装置采用电动推杆式，结构简单，使用灵活方便，外形美观，效率高。

    3.行走轮由特殊的聚氨酯材料制成，抗压、耐磨，使用寿命长。

    工作流程:

    行车式刮吸泥机在主梁驱动装置的带动下，绕池轴线旋转，通过刮泥机将沉积在池底的污泥刮集到各个吸泥口。在液位的作用下，污泥通过吸泥口、输泥罐、虹吸管、泥罐和排泥管排入污泥坑。每根吸泥管的上端设有调节器，以调节每根吸泥管的流量分配。

    同时，液面上的浮渣集中在随主梁旋转的撇渣板和周围浮渣挡板形成的锥形区域，直其闭合边缘——刮渣摆臂。当摆臂到达集渣斗时，被摆臂上的刮渣板刮到集渣斗出料池外。
