螺旋砂水分离器

    SLF型螺旋砂水分离器是污水处理过程中从沉砂池中排出的砂水混合物。它是用于再分离的机械设备，能去除沙子和无机物等杂质。是钟形沉砂池、曝气沉砂池等的理想配套设备。砂水混合物通过顶部的法兰进入储液箱，箱内特殊设计的布水器使水汇集到下水箱；在砂水混合中，砂石逐渐沉降在下方的螺旋U型槽中，空心螺旋缓慢旋转将砂石推向上方的出口，自然脱水并排出。

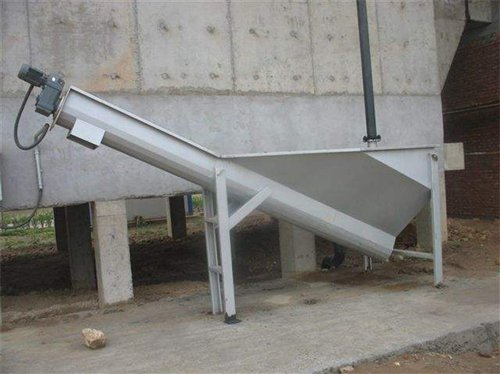

    SLF型螺旋砂水分离器的安装倾角在20°~30°之间，砂水混合物从进水管进入水箱。混合物中比重较大的颗粒(如沙子)由于重力面下降而沉积在螺旋槽底部。在螺杆的推动下，物料沿着倾斜的U型槽底部被提离液面，然后继续向上移动一定距离。沙子中的水分在螺旋槽的缝隙中逐渐回流到水箱中，沙子在出料口处逐渐干燥。上清液不断流出排水管。达到砂水分离目的。

    优势

    1.螺旋输送，无水下轴承，重量轻，维修方便。

    2.采用减速机，机构紧凑，运行稳定，安装方便。

    3.u型槽内衬柔性耐磨衬垫，噪音低，更换方便。

    4.整机安装简单，操作方便。

    结构和工作过程:

    螺旋砂水分离器由无轴螺杆、衬套、U形槽、水箱、导流板、出水堰和驱动装置组成。

    砂水混合物从分离器一端的顶部进入水箱，中重混合液，如砂粒，会沉积在水箱底部。在螺杆的推动下，沙粒沿着倾斜的罐底被提起，离开液面后继续运动一段距离。砂粒充分脱水后，通过排砂口排入砂斗，而与砂水分离的水从溢流口排出，送厂房进水口。

    1.驱动装置装有轴装式减速器，输出轴通过法兰直接与螺旋轴连接，中间装有带座球轴承。轴承装置防水防尘，维护方便。轴装式减速器减少了安装误差，使螺旋轴和减速轴能较高的同心度。

    2.无轴螺杆采用模具拉拔，叶片厚，强度高，能物料输送顺畅，不堵塞。

    3.螺旋输沙槽截面呈U形，安装角度约为25°，安装在水箱下部。水箱上部用盖板封闭，盖板可拆卸，上端设有出料口，使分离出来的沙子落入下面的车内。

    4.螺旋输砂罐与水箱焊接为一个整体结构，具有足够的强度和刚度，无泄漏。水箱两侧设置四个钢支架，支撑整个设备的重量，安装时可以用膨胀螺栓固定在混凝土基础上。箱体顶部设有进水口，砂水混合物从进水口进入，侧面设有出水口。分离出来的水从水箱中的出水口溢出，在出水口流出，流回网格井。水箱底部设有排气阀，维修时可将箱内积水排出，方便维修。
